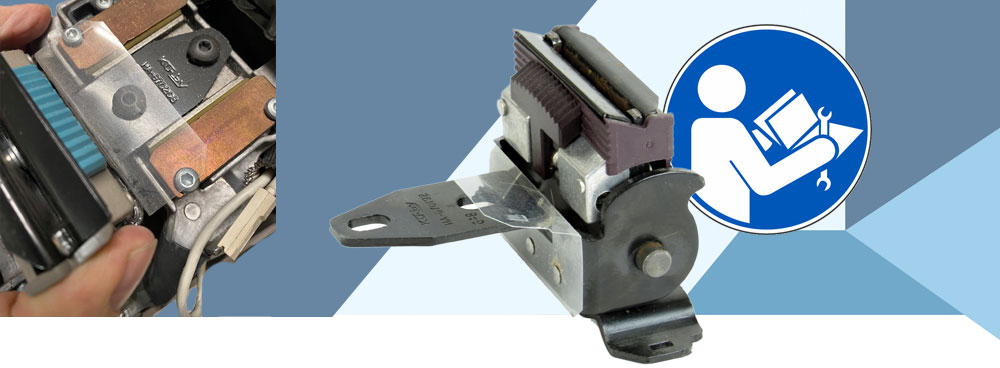

Kirby Schiebekonsole einstellen
Das Einstellen der Kirby Schiebekonsole ist ein wesentlicher Bestandteil Ihres Staubsaugers und sorgt für eine reibungslose Bedienung des Hinterradantriebs sowie des Stiels/Griffs. Dank dieses mechanischen Elements können Sie die Maschine mühelos steuern, während der Stiel/Griff automatisch in die vertikale Ruheposition zurückkehrt. Im Folgenden erfahren Sie alles, was Sie über die Einstellung, die Funktionen und die Kompatibilität dieses wichtigen Bauteils wissen müssen.
Was ist eine Kirby Schiebekonsole?
Die Schiebekonsole eines Kirby Staubsaugers fungiert als zentrales Mechanismus, das die Bewegung des Stiels in den TechDrive® Hinterradantrieb umwandelt. Die Schiebekonsole sitzt auf einem federbelasteten Schiebeblock und wird von Kugellagern geführt, wodurch sie sich vertikal bewegen kann. Dadurch reagiert die Maschine nahezu gewichtslos auf leichten Druck am Stiel/Griff. Für eine optimale Nutzung ist es wichtig, die Schiebekonsole regelmäßig zu überprüfen und die Kirby Schiebekonsole einzustellen.
Wichtigste Funktionen der Schiebekonsole
Der Mechanismus erfüllt mehrere wichtige Funktionen:
- Automatisches Aufrichten – die Feder sorgt dafür, dass der Stiel/Griff immer in die vertikale Ruheposition zurückkehrt.
- Ansteuerung des Antriebs – leichter Druck auf den Stiel/Griff aktiviert den Vorwärts- oder Rückwärtsantrieb der Hinterräder.
- Verbesserte Manövrierfähigkeit – dank der sanften vertikalen Bewegung können Sie problemlos saugen, ohne Widerstand durch die Saugleistung zu spüren.
Durch das Einstellen der Kirby Schiebekonsole wird die Genauigkeit dieser Funktionen wiederhergestellt und Ihr Staubsauger arbeitet weiterhin optimal.
Kirby Schiebekonsole einstellen
Die Feder in der Baugruppe ist entscheidend. Ohne eine korrekte Einstellung arbeitet der Staubsauger entweder nicht richtig oder fährt unkontrolliert weiter. Deshalb ist das regelmäßige Einstellen der Kirby Schiebekonsole für optimale Leistung erforderlich.
.
- Entfernen Sie die Abdeckung und schrauben Sie die obere Abdeckung ab
.
- Trennen Sie das gesamte System, indem Sie die Führungen des Schiebeblocks abschrauben
.
- Ersetzen Sie bei Bedarf die Kugellager und setzen Sie diese zwischen die Schiebekonsole und die Führungen des Schiebeblocks ein.
- Setzen Sie das gesamte System wieder korrekt zusammen und justieren Sie es fest mit dem Einstellkeil.
- Überprüfen Sie, ob die Schiebekonsole korrekt in die Aussparung des Hinterradantriebs einrastet
Kompatibilität und Teile
Die Schiebekonsole ist mit fast allen Kirby-Modellen seit 1989 kompatibel, von Generation 3 (G3) bis Avalir. Das komplette Bauteil besteht aus:
- Die Schiebekonsole selbst
- Schiebeblock mit Feder
- Zwei Führungen des Schiebeblocks
- Zwei Kugellager
- Kirby Schiebekonsole Einstellkeil
Die Schiebekonsole, die Führungen und der Schiebeblock bestehen aus robustem Stahl, während die Kugellager aus einer Kombination von Kunststoff und Metall gefertigt sind. Dadurch ist das Bauteil langlebig und verschleißarm. Ein korrektes Einstellen der Kirby Schiebekonsole sorgt dafür, dass diese Materialien optimal zusammenarbeiten.
Symptome eines Defekts und wie man die Kirby Schiebekonsole einstellt
Einige Anzeichen dafür, dass die Schiebekonsole eingestellt oder ersetzt werden muss:
- Der Stiel bleibt nicht aufrecht stehen oder fällt schlaff nach unten (auch wenn der Staubbeutel ersetzt wurde).
- Der Hinterradantrieb reagiert nicht auf leichten Druck auf den Stiel/Griff.
- Der Griff fühlt sich entweder zu locker oder zu schwergängig an.
Durch rechtzeitiges Einstellen der Kirby Schiebekonsole vermeiden Sie den Verschleiß anderer mechanischer Bauteile und erhalten die Stabilität der Maschine.
Schrittweise Funktionsweise der Schiebekonsole
- Bewegungserkennung – der Stiel/Griff in der Schiebekonsole verschiebt sich um wenige Millimeter.
- Mechanische Kopplung – die Bewegung aktiviert interne Verbindungen zum Getriebe.
- Aktivierung der Antriebe – Vorwärts- oder Rückwärtsbewegung der Räder.
- Kraftübertragung – der Motor treibt die Hinterachse an, wodurch sich die Maschine leicht und wendig anfühlt.
