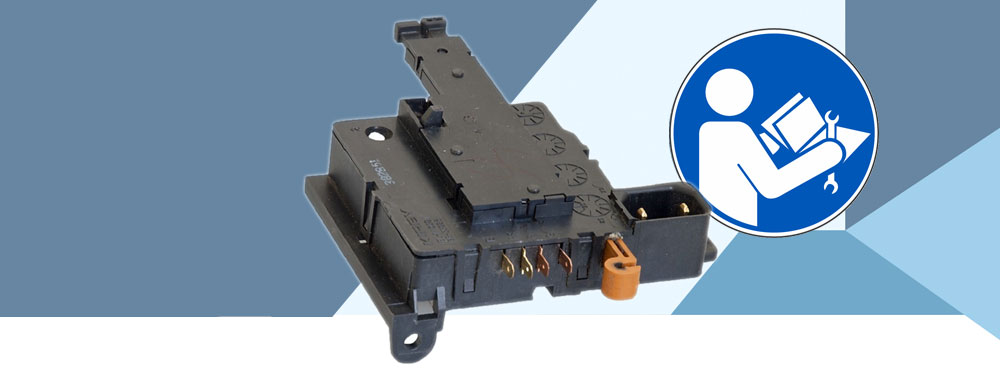

Kirby Motorschalter ersetzen

Vorwort: Warum dieses Handbuch wichtig ist

Das Kirby Motorschalter ersetzen ist eine Aufgabe, die Genauigkeit, Wissen und Liebe zum Detail erfordert. Viele Kirby-Besitzer denken, dass es einfach ist, aber in Wirklichkeit gibt es mehrere technische Aspekte, die sorgfältig ausgeführt werden müssen. Diese Bedienungsanleitung wurde von einem Kirby Staubsaugerspezialisten verfasst und enthält detaillierte Erklärungen zur Bedienung, zu den Funktionen und zum korrekten Austausch des Motorschalters. Auf diese Weise können Sie Ihren Kirby Staubsauger weiterhin sicher und effizient nutzen, ohne das Risiko von Schäden oder Verletzungen einzugehen.

Was ist ein Kirby Motorschalter und wie funktioniert er?

Der Kirby-Motorschalter ist ein wichtiger Bestandteil Ihres Staubsaugers. Die Hauptaufgabe dieses Schalters besteht darin, die Stromzufuhr zum Motor zu unterbrechen oder wieder aufzunehmen. So kann der Benutzer den Motor bei Bedarf starten oder stoppen.

Funktion des Motorschalters

1. Steuerung des Motors: Der Schalter ermöglicht die direkte Steuerung des Motors, so dass Sie ihn nach Bedarf starten oder stoppen können.
2. Sicherheit: Wenn Sie den Motor über den Schalter ausschalten, wird die Stromzufuhr vollständig unterbrochen, wodurch der Motor gestoppt und das Risiko von Verletzungen oder Schäden minimiert wird.

Wie funktioniert der Motorschalter?

Wenn er aktiviert wird, schließt der Schalter den Stromkreis, wodurch Strom durch den Motor fließt. Dadurch wird ein Magnetfeld erzeugt, das den Rotor rotieren lässt. Das Ausschalten des Schalters unterbricht den Stromkreis, stoppt den Stromfluss und der Motor hält an.

Weiter in: Kirby Motorschalter ersetzen

Sicherheit von Schutzschaltern

Der Kirby-Motorschalter enthält eine spezielle Sicherheitskomponente, die für den korrekten Betrieb des Staubsaugers unerlässlich ist. Diese Komponente sorgt dafür, dass der Motor nicht anspringt, wenn der Staubbeutel nicht richtig eingesetzt ist. Dies verhindert Schäden am Motor und schützt den Benutzer vor Verletzungen.

Schutzfunktion des Motorschalters

• Startfunktion: Startet und stoppt den Motor problemlos.
• Prüfen des Staubbeutels: Der Schalter erkennt, ob der Staubbeutel richtig eingesetzt ist.
• Der Motor startet nicht, wenn er falsch montiert ist: Wenn der Staubbeutel fehlt oder ein vorderes Bauteil (z. B. ein Saugschlauch oder eine Klopfdüse) nicht vorhanden ist, startet der Motor nicht. Dies verhindert eine Beschädigung des Motors und das Risiko eines Kontakts mit dem Rotorblatt.

Weiter in: Kirby Motorschalter ersetzen

Stellen Sie zwei verschiedene Geschwindigkeiten mit dem Motorschalter ein

Mit dem Kirby Motorschalter können Sie zwei verschiedene Motorleistungen verwenden:

1. Niedrige Geschwindigkeit (580 Watt) – Nur die untere Schaltklinke wird gedrückt. Wird standardmäßig mit der großen Klopfdüse, dem Shampoosystem oder dem Multi-Boden-Reinigungssystem verwendet.
2. Hohe Drehzahl (635 Watt) – Beide Schalter sind gedrückt. Wird standardmäßig mit dem Vakuumschlauch verwendet, da er mehr Saugkraft benötigt, um den längeren Schlauchweg zurückzulegen.

Vordere Anschlüsse

Der Motorschalter hat vier Klemmen, die korrekt angeschlossen werden müssen:

1. EMI-Modul
2. Scheinwerfer
3. Rechtsseitige Kohlebürste
4. Linke Kohlebürste

Erläuterung der Verbindungen

1. EMI (elektromagnetische Interferenz)

Das EMI-Modul verhindert Signalstörungen bei Radio und Fernsehen während des Staubsaugens. Über den Schalter wird das EMI-Modul angeschlossen, so dass die Leistung korrekt reguliert wird und Ihre Nachbarn ungestört ihr Fernseh- oder Radioprogramm sehen können.

2. Scheinwerfer

Der Scheinwerfer hat zwei Anschlüsse: einer geht durch das EMI-Modul zum Schalter, der andere verläuft zum letzten Pin der Elektrospule. Dieses Kabel verläuft hinter dem Schalter und ist korrekt in der hinteren Aussparung platziert.

3. und 4. Kohlebürsten

• Rechte Kohlebürste: Wird über ein kurzes Verbindungskabel angeschlossen und läuft durch das EMI-Modul.
• Linke Kohlebürste: Wird über ein längeres Kabel angeschlossen und verläuft unter dem Motor zur anderen Seite.

Weiter in: Kirby Motorschalter ersetzen

Sicherheitstipp: Kirby-Motorschalter selbst austauschen oder extern vergeben?

Das Auswechseln eines Kirby-Motorschalters ist technisch komplex. Wenn Sie keine Erfahrung haben, sollten Sie dies unbedingt von einem erfahrenen Servicetechniker durchführen lassen.

Für Benutzer, die es selbst machen wollen, verkaufen wir separate Kirby Motorteile. Gehen Sie sorgfältig vor und verwenden Sie Fotos, um die Originalverkabelung korrekt zu dokumentieren.

Schritt-für-Schritt-Anleitung Kirby Motorschalter ersetzen

Trennen Sie den alten Motorschalter

1. Entfernen Sie die Anschlüsse 1 bis 4 nacheinander und merken Sie sich die Reihenfolge.
2. Lösen Sie die Kreuzschlitzschraube auf der Rückseite, mit der der Motorschalter befestigt ist.
3. Klopfen Sie den Motorschalter vorsichtig mit einem Hammer frei und schieben Sie ihn aus den Gelenken.

Schritt-für-Schritt-Anleitung Kirby Motorschalter ersetzen

Montage eines neuen Motorschalters

1. Schließen Sie die vier Anschlusskabel des neuen Schalters in der gleichen Reihenfolge an.
2. Schieben Sie den hinteren Motorschalter in die Anschlussstifte der Elektrospule. Vergewissern Sie sich, dass alle fünf Anschlüsse korrekt angebracht sind.
3. Platzieren Sie den endgültigen Anschluss für das Kabel zum Scheinwerfer in der Aussparung.
4. Befestigen Sie den Motorschalter mit der Kreuzschlitzschraube.

Wichtige Hinweise

Machen Sie Fotos von der alten Situation und arbeiten Sie Schritt für Schritt. So vermeiden Sie Fehler beim Wiedereinbau des Schalters und stellen sicher, dass er korrekt funktioniert.

Fazit: Führen Sie den Austausch des Kirby-Motorschalters sicher und korrekt durch

Der korrekte Austausch eines Kirby-Motorschalters ist für die Sicherheit, Kontrolle und Funktionalität Ihres Staubsaugers unerlässlich. Wenn Sie diese Anleitung befolgen, werden Sie verstehen, wie der Schalter funktioniert, welche Funktion die einzelnen Anschlüsse haben und wie Sie sicher vorgehen können.

Obwohl es möglich ist, den Schalter selbst auszutauschen, empfehlen wir im Zweifelsfall immer, einen erfahrenen Kirby Servicetechniker einzuschalten. So stellen Sie eine optimale Leistung sicher und vermeiden Schäden an Ihrem Motor oder anderen Komponenten.
